Неравномерность вращения диска и помехи от вибраций движущего механизма
Показателем неравномерности вращения является коэффициент детонации
где f — среднее значение частоты воспроизводимого сигнала;
Аf — максимальное отклонение от значения;
ф — коэффициент взвешивания, соответствующий оценочной кривой, имитирующей восприятие детонации на слух.
Для измерения детонации применяется сигнал частотой f = 3150 Гц, воспроизводимый с измерительной пластинки на проверяемом аппарате. Измерительная пластинка должна быть отцентрована, чтобы ее собственный коэффициент детонации был по крайней мере в 3 раза меньше измеряемой величины и, таким образом, не влиял на результаты измерения.
Выходное напряжение звукоснимателя подается на детонометр, и измеряется общий коэффициент детонации, а при необходимости и частные коэффициенты детонации, для выявления дефектной детали движущего механизма ЭПУ.
Неравномерность вращения самого диска вызывает появление детонации с наиболее низкой частотой, причиной детонации с наиболее высокой частотой является двигатель, а промежуточные частоты детонации обусловлены прочими вращающимися деталями движущего механизма.
Измерение детонации сочетают со слуховой оценкой. Для этого прослушивают сигнал 3150 Гц с той же измерительной пластинки, а также музыкальные пластинки с записями рояля, содержащими длительные аккорды в среднем регистре.
«Плавание» и «вибрация» звука на хороших аппаратах не прослушиваются. В домашних условиях потребителю доступна только слуховая оценка детонации по музыкальным записям.
Помехи от вибраций движущего механизма.
Мерой помех от вибраций служит выраженное в децибелах отношение напряжений низкочастотного шума при проигрывании немых канавок измерительной пластинки и воспроизводимого сигнала сравнения.
Согласно ГОСТ и рекомендации МЭК (Международная электротехническая комиссия "International Electrotechnical Commission, IEC" или международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий).
Сигнал сравнения должен иметь частоту 315 Гц, амплитуду колебательной скорости 5,5 см/с для моно записи, 3,9 см/с для левого и правого каналов стерео записи.
Допускается использовать сигналы других частот, но, как и в случае частоты 315 Гц, уровень сигнала сравнения следует выбирать, исходя из стандартной характеристики записи, для которой амплитуда колебательной скорости при частоте 1000 Гц равна 10 см/сек.

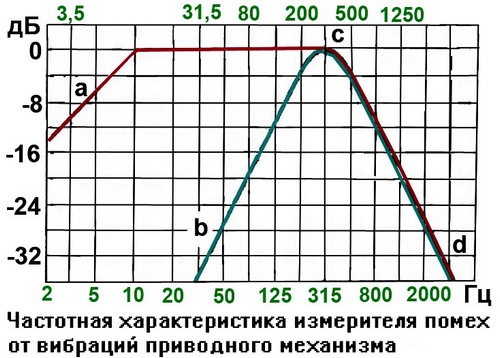

При использовании сигнала сравнения 315 Гц применяется измерительный прибор с двумя оценочными частотными характеристиками acd и bсd.
Измерение по характеристике acd выявляет все помехи от движущего механизма, включая и те низкочастотные помехи, которые находятся за пределами слышимости.
Вибрации, создающие эти помехи, раскачивая иглу звукоснимателя, могут вызвать интермодуляционные искажения, которые для слуха иногда более неприятны, чем слышимые помехи с частотой вибрации.
Последние для согласования со свойствами слуха измеряют по характеристике bсd.
Measuring shellac Melody
Измерительный прибор подключают непосредственно или через усилитель к звукоснимателю испытуемого проигрывателя.
Частотная характеристика воспроизведения должна соответствовать номинальной характеристике канала воспроизведения.
Некоторые организации пользуются сигналом сравнения 100 Гц с амплитудой колебательной скорости 1,4 см/с, производя измерения по кривой acd для выявления всех НЧ помех, которые могут влиять на качество воспроизведения.
При указанной колебательной скорости относительный уровень вибраций для бытового проигрывателя оценивается примерно в пределах от 30 до 40 дБ.
Эти значения будут лучше примерно на 4 дБ, если амплитуду колебательной скорости при 100 Гц согласно рекомендациям МЭК взять по стандартной характеристике записи относительно нулевого уровня 10 см/сек при 1000 Гц, т. е. равной 2,2 см/сек.
Для проверки проигрывателей на вибрации в домашних условиях можно воспользоваться измерительной пластинкой ИЗМЗЗД0101/0102, выпущенной в помощь любителям грамзаписи.
Для этого следует воспроизвести сигнал частотой 125 Гц и проиграть немую канавку, измеряя в каждом случае электрические напряжения прибором, подключенным к выходу проигрывателя.
Для устранения влияния собственных шумов пластинки желательно «завалить» в усилителе частоты выше 350 Гц.
Относительный уровень помех от вибраций определяется по формуле:
где Uc — напряжение, измеренное при воспроизведении с пластинки сигнала частотой 125 Гц,
записанного с колебательной скоростью 0,83 см/cек;
Uп — напряжение, измеренное при проигрывании немой канавки.
В формулу введена поправка 10 дБ, благодаря которой сигнал сравнения 125 Гц приводится к амплитуде колебательной скорости 2,64 см/сек, это согласуется с рекомендациями МЭК.
