4. Тонармы
4.1. Требования к тонармам
4.2. Тонармы обычной системы (тонармы, вращающиеся вокруг одной точки)
4.3. Тонармы новых систем
4.4. Электронные устройства тонармов
Тонарм это рычаг, установленный на проигрывателе грампластинок (электрофоне), к которому крепится головка звукоснимателя с иглой, перемещаясь по звуковым дорожкам грампластинки, способствует звукоснимателю считывать записанную информацию.
Различают два основных типа тонармов:
Тангенциальный тонарм (их называют также тонармами с линейным отслеживанием). При проигрывании грампластинки тонарм и звукосниматель перемещается радиально, также как и резец при записи.
Сложная транспортная система, отвечающая за перемещение тонарма, осуществляется электродвигателем, контролируемого электроникой. Из-за сложности тангенциальный способ отслеживания получил малое распространение, применялся в советских электрофонах «Корвет-248 стерео» и «Каравелла-203 стерео».

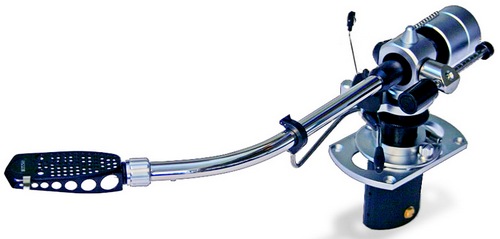

Радиальный тонарм (или рычажный тонарм) обладает рядом принципиальных недостатков, которые не встречаются в тангенциальной конструкции.
Радиальный тонарм имеет неподвижную ось вращения, считывание записанной информации происходит по дуге окружности при движении по звуковой дорожке вращающейся пластинки.
Главное преимущество, по сравнению с тангенциальным тонармом, простота устройства и невысокая стоимость.
Идеальный тонарм должен поддерживать иглу звукоснимателя в том же положении, в каком находился резец рекордера при записи.
Во всех профессиональных устройствах грамзаписи используются тангенциальные устройства перемещения записывающей головки, движущиеся по радиусу лакового мастер-диска. Но в рычажных тонармах звукосниматель перемещается по дуге, а значит, положение иглы относительно звуковой канавки постоянно меняется.
В результате возникает погрешность слежения (или угол горизонтальной погрешности) как разность между положениями игл относительно канавки при записи и воспроизведении.
Эту погрешность можно минимизировать с помощью определенного изгиба тонарма, называемого горизонтальным углом коррекции. Этот угол может быть обусловлен применением плавно изогнутой J- или S-образной трубки тонарма или изменением углового положения звукоснимателя, закрепленного на конце прямой трубки.
Угол коррекции в современных тонармах составляет около 25°, что обеспечивает наименьшую погрешность слежения. Следует отметить, что введение угла коррекции не полностью устраняет погрешность слежения.
Вместо этого оно создает небольшую погрешность относительно внешних звуковых канавок грампластинки, которая постепенно уменьшается по мере приближения звукоснимателя к середине грампластинки.
По мере того, как звукосниматель продолжает движение по звуковой канавке к центру, эта погрешность снова постепенно возрастает.
Транзисторный электрофон "Каравелла-203-стерео" выпускался с 1982 года кировским заводом "Ладога".
Отличительная особенность электрофона - вертикальное положение проигрываемой грампластинки. От других электрофонов ''Каравелла-203-стерео'' отличается и рядом новых потребительских качеств. В транспортном механизме применяется тихоходный асинхронный двигатель с электронной стабилизацией частоты вращения.
Диапазон частот: 40 ~ 20000 Гц. Масса электрофона 13 кг. Цена комплекта: 347 руб.
Для того, чтобы регулировать прижимную силу, применяется балансировка тонарма, наиболее часто используется регулируемый противовес.
Для уменьшения сил трения, повышения плавности и точности работы оси высококлассных тонармов поворачиваются в подшипниках качения (шарикоподшипники и игольчатые подшипники).
Для плавного опускания иглы на звуковую дорожку предназначен микролифт.
