5.5. Панель, корпус и пылезащитная крышка
До сих пор рассматривались части движущего механизма: двигатель, система передачи, диск и подшипники. Чтобы проигрыватель мог работать, все эти узлы соединяются при помощи панели и корпуса.
На рис. 1 показаны три пути, по которым рокот достигает иглы звукоснимателя.
По первому пути вибрации двигателя передаются диску через промежуточный ролик или пассик, по второму — через подвеску двигателя, панель и опорный подшипник и, наконец, по третьему — через подвеску двигателя, панель, тонарм и головку звукоснимателя.
Во всех трех случаях важно, чтобы между двигателем и подшипником диска имелись упругие звенья.
Наиболее часто это достигается подвеской двигателя на амортизаторах из мягкой резины или пружинных амортизаторах.
Существуют конструкции, в которых двигатель жестко крепят к корпусу, а диск и тонарм располагают на промежуточном шасси с гибкой подвеской.
Последнее решение имеет много преимуществ, ибо в этом случае при движении органов управления проигрывателя, например при срабатывании микролифта, на звукосниматель передаются ослабленные толчки.
При упругом закреплении панели следует заботиться о том, чтобы ее масса и упругость подвески не образовали систему, частота собственных колебаний которой попадает в упоминавшийся ранее диапазон.
У проигрывателя TD125 фирмы «Торенс» частота собственных вертикальных колебаний равна 4 Гц, а горизонтальных 2,4 Гц.
Поэтому внутри пружины подвески целесообразно поместить какой-либо гасящий колебания материал, например губку.
При упругой подвеске крепление следует располагать над центром тяжести панели.
Панель с большой массой особенно нечувствительна к акустической обратной связи. Тяжелая панель может быть изготовлена из многих материалов, например бронзы, мрамора или бетона.
В домашних условиях наиболее просто набить песком деревянный ящик с двойными стенками, имеющий соответствующие размеры. Достоинством такой конструкции является то, что из-за зернистой структуры песка попадающие извне колебания передаются очень слабо.

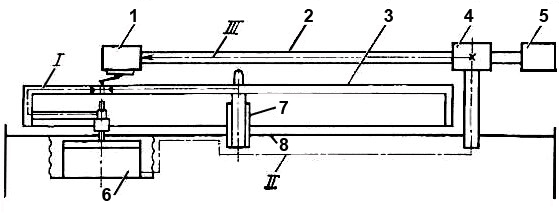

Рис. 1. Три пути распространения вибраций от движущего механизма:
1. головка звукоснимателя;
2. тонарм;
3. диск;
4. подшипник;
5. противовес;
6. двигатель;
7. подшипник;
8. панель.
Основные органы управления проигрывателя (тумблер включения — выключения, переключатель частоты вращения и микролифт) следует, по возможности, изолировать от системы диск — тонарм с помощью упругих элементов. Для этой цели обычно применяют гибкие муфты и гибкие провода.
Собственно корпус представляет собой деревянный ящик, в котором укрепляют панель проигрывателя. В некоторых оригинальных конструкциях (консоль «Дюал СК20») лицевая панель корпуса откидывается вниз и в открывающемся пространстве можно содержать различные детали, как например, центрирующую шайбу, сменный вал, запасную головку звукоснимателя, кисточку для очистки иглы.
В корпусе заводских проигрывателей часто есть пространство, в котором можно расположить предварительный усилитель (фонокорректор).

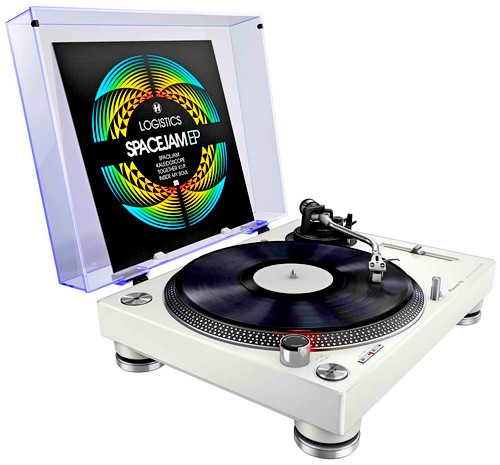

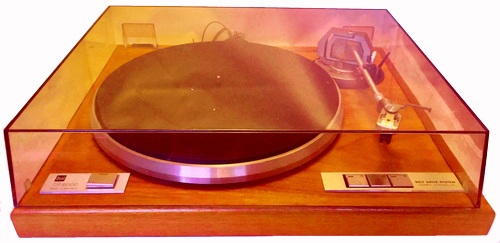

Во всем мире большое внимание уделяется защите проигрывателей от пыли. Все новейшие проигрыватели покрываются прозрачной или слабоокрашенной крышкой из плексиглаза.
Большие крышки относительно дороги, поэтому на более дешевых проигрывателях устанавливаются небольшого размера плексиглазовые крышки, которые нельзя закрыть при проигрывании пластинки.
Крышку из плексиглаза не рекомендуется протирать сухой тряпкой, так как при этом она получает статический заряд, к ней прилипает пыль и при последующих протирках мягкий синтетический материал может поцарапать крышку.
Существуют пылезащитные крышки специального исполнения, открывающиеся не более чем на 30° и фиксирующиеся в этом положении каким-либо упругим механизмом или механизмом, работающим на трении. Такие крышки ускоряют смену пластинок и делают ее более безопасной. В современных квартирах удобно, если провода н конструкция крышки из плексиглаза позволяют расположить проигрыватель вплотную к стене.
Если пылезащитная крышка приподнимается, вращаясь вокруг шарнира, при ее открывании и закрывании в проигрыватель всегда всасывается порция воздуха, пыль из которого затем оседает на пластинку. Поэтому в последнее время отдельные пылезащитные крышки уже имеют конструкцию, при которой передняя панель может открываться отдельно («Дюал СН21»), Новейшими решениями являются конструкции с раздвижными дверцами или дверцами типа жалюзи.
