Краткий обзор проигрывателя компакт дисков Philips CD104. В этой статье будет рассмотрен небольшой и незаурядный CD плейер.
Рассматривается: Сборка и транспортный механизм Philips CDM1; Блок питания и Выходной каскад и ЦАП - Philips TDA1540.
Philips CD104
Действия: Тюнинг - конденсаторы PCB; Развязка ЦАП TDA1540; Проверка возможности удаления передискретизации функции - мод NOS; удаление старых OP-AMPS.
Philips CD-104, наверное, один из самых популярных проигрывателей компакт дисков всех времен. Его дизайн напоминает Volkswagen Golf. Но его внешность обманчива, хотя он и похож на миди проигрыватель из ближайшего супермаркета. Первая оценка в высшей степени несправедливая! Это не игрушка, это серьезный компонент hi-fi. При близком сравнении Philips CD104 в каждой детали идентичен проигрывателю компакт дисков Revox 225. Тот же транспортный механизм, такие же детали и те же схемы.
Если у Вас есть Philips CD104, то никогда не продавайте его. Если Вы можете купить CD104 - сделайте это немедленно. В этом плейере-CD абсолютно ничего не сделано из дешевого пластика ни лоток, ни клавиши управления, ни шасси.
Лазер и транспортный механизма Philips CDM1
Сильной стороной проигрывателя Philips CD104 является его транспортный механизм. Это, вероятно, лучший из всех механизмов, сделанных концерном Philips. Все части из литого металла, привод осуществляет безщеточный двигатель. Мне больше нравится CDM1, чем последующий за ним транспортный механизм CDM1 MK2, и, безусловно, больше, чем CDM2, CDM4, последний из них VAM1250 и так далее. Во всем мире существует только один механизм, который может конкурировать с Philips CDM1 и это Sony kSS190A. Хорошо, возможно еще Philips серии PRO и может быть, Sony BU1. Вот и все.
Эти механизмы имеют тенденцию жить вечно, считывающий лазер с двойными линзами из стекла и я никогда не видел неработоспособного Philips CDM1, в отличие от лазеров в CDM2 и CDM1MK2. Приемный лоток полностью металлический.
Philips CDM1
Laser assembly and mechanism- Philips CDM1
Блок питания
Блок питания
Несмотря на небольшой размер плейера, он обладает мощным блоком электропитания. Для эффективного отвода тепла в конструкции проигрывателя компакт дисков Philips CD104 предусмотрен гигантской радиатор.
Это вероятно самый большой радиатор, устанавливаемый на какой-либо проигрыватель компакт-дисков. Хорошо это или плохо - я не знаю. По крайней мере, работа проигрывателя будет стабильной, а срок службы длительным.
Негативной стороной, как для всех старых плейеров Philips, так и Marantz тоже, является наличие большого расстояния между основными деталями и поэтому для их соединений требуется множество проводов.
Мне гораздо больше нравится внутренняя проводка у Sony, где расстояния до потребителя всего полдюйма.
По этой причине конструкции Philips очень требовательны к качеству конденсаторов. Отсюда необходимость применения в блоке питания деталей таких компаний как «Oscon» или «BlackGate».
Цифроаналоговый преобразователь Philips TDA1540 и выходной каскад
DAC - Philips TDA1540
Это смешно, но ЦАП проигрывателя компактов Philips CD104 один из старейших на земле. Дебют состоялся вместе с рождением формата CD около 1980. Philips выпустил ЦАП с разрешающей способностью 14 бит для обработки записанной цифровой информации на компакт дисках с разрядностью 16 бит. Мы скучаем по двум драгоценным битам - они потеряны навсегда. Только несколько лет спустя (1985) концерн Philips выпустил следующее поколение - TDA1541. Во всяком случае, мы имеем дело с бабушкой TDA1541 - TDA1540.
Хотя TDA1540 моно чип он почти идентичен TDA1541. Очень интересно читать о принципе работы, как цифровой сигнал преобразуется в электрический музыкальный сигнал. TDA 1540 отличается от TDA1541 потому, что работает только в режиме моно и для стерео режима потребуется соответственно две микросхемы.

Три источника питания: плюс 5В, минус 5В и минус 17В, соответственно для 2-х каналов необходимы 6-ть источников. Каждый источник нуждается в хорошем полимерном конденсаторе, как OS-CON.

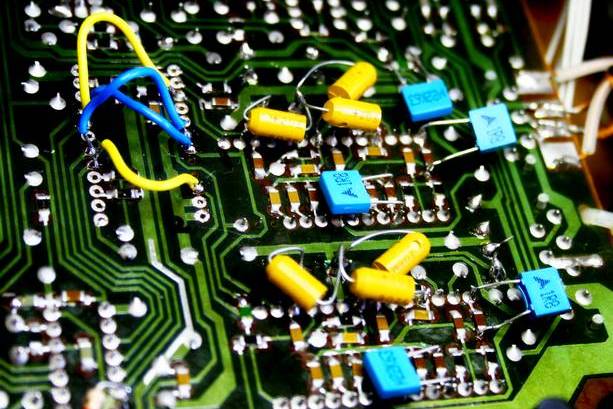

Как видите, мы должны использовать для питания TDA1540 шесть конденсаторов. Один для выхода 4, один для выхода 7 и один для штифта 10. Соблюдайте полярность плюс 5, минус 5 и минус 17 соответственно. Я также добавил конденсаторы для развязки, по крайней мере, 3 для развязки контактов каждого канала. Для развязки я использовал дополнительный 220 нФ MKP.

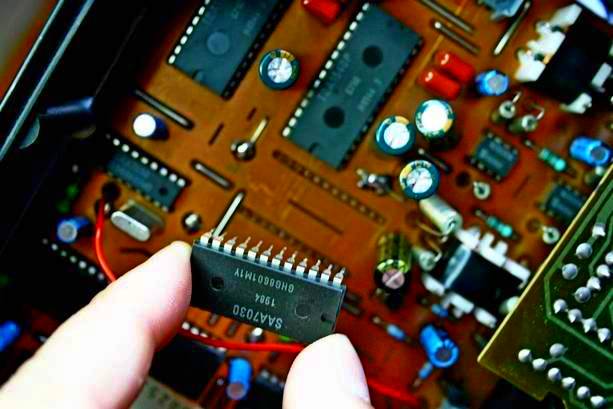

Проверка возможности удаления передискретизации. Хорошо испытанный сценарий: Удалить полностью TDA7030 и вместо этого подключить четыре провода, как мосты: контакт 20 - контакт 3; контакт 17 - контакт 10; контакт 18 - контакт 6 и контакт 21 - контакт 7. После улучшения звук действительно преобразился. Сравнивая Philips CD104 с Revox 225 при этом ото было фантастически.
Это не правдоподобно, но когда я услышал CD104 после всех преобразований - это было настолько хорошо, что я не поверил своим ушам. Это получилось слишком хорошо, чтобы быть правдой.
По материалам: lampizator.eu
