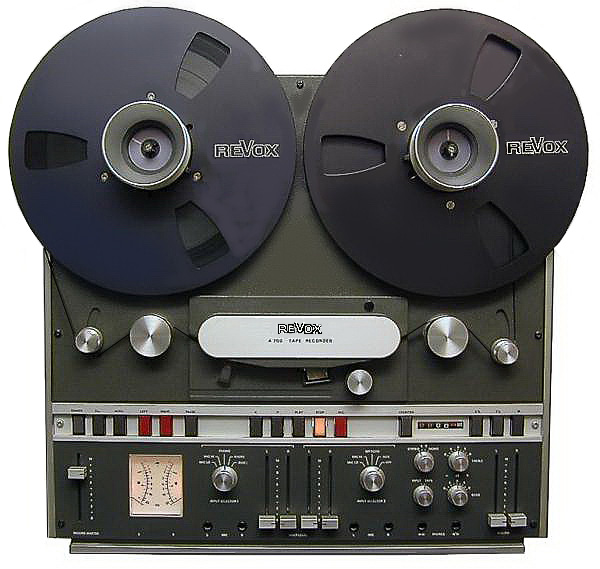

Revox A700
выпускался с 1972 по 1977.
Применение самых передовых методов проектирования и большой опыт позволил изготовить этот весьма сложной магнитофон с бескомпромиссным качеством, надежностью и исключительной производительностью. В системе управления и в звуковых цепях стереомагнитофона Revox A700 применены интегральные схемы.
Пристальное внимание было уделено эргономичности и регулирующим аспектам дизайна для получения легкости и простоты при эксплуатации магнитофона, даже при его самом требовательном использовании.
Логическая система контроля, работающая на всех режимах магнитофона, обеспечивает автоматическую остановку движения ленты - при слабом натяжения ленты, или если застряла катушка, а также при срабатывании фотоэлемента окончания ленты.
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕРЕОМАГНИТОФОНA REVOX A700
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Моторы: |
Три асинхронных двигателя изготовленных по технологии Studer с электронным регулятором скорости. |
Скорость движения ленты: |
9,5 см, 19 и 38 см/сек ± 0,1%. |
Максимальная детонация: |
± 0,04% на скорости 38 см/сек; ± 0,08% на скорости 19 см/сек; ± 0,1% на скорости 9,5 см. |
Проскальзывание ленты: |
Менее чем 0,1%. |
| Диаметр катушки: |
Максимальный
26,5 см (10,5 ") |
Натяжения ленты: |
Регулируется электроникой на всех режимах работы (система тормозов в том числе). |
Три магнитные головки: |
Для стирания, записи и воспроизведения сделаны по запатентованной технологии "Точный Радиус" |
Принципиальная конструкция: |
Для точности магнитные головки, ведущий вал и направляющие установлены на монолитном шасси. |
Рабочее положение: |
Вертикальное или горизонтальное |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
|
Частотный диапазон (38 см/сек): |
От 30 Гц до 22 кГц ± 2/-3 дБ и от 50 Гц до 18 кГц ± 1,5 дБ. |
Частотный диапазон (19 см/сек): |
От 30 Гц до 20 кГц ± 2/-3 дБ и от 50 Гц до 16 кГц ± 1,5 дБ. |
Частотный диапазон (9,5 см/сек): |
От 30 Гц до 16 кГц ± 2/-3 дБ и от 50 Гц до 14 кГц ± 1,5 дБ. |
Пик уровня записи: |
Более 6 дБ |
Данные VU-индикатора: |
Перегрузка порога: +6 дБ, 514 нВб/м; время отклика: 10 мс; задержка: приблизительно 0,5 сек. |
Искажение при пиковом уровне: |
На скорости 38 см/с лучше, чем 0,6%; при 19 см/с лучше, чем 1% и при 9,5 см/с лучше, чем 2%. |
Отношение сигнал/шум: |
< 66 дБ (на скорости 38 см/сек); < 65 дБ (на скорости 19 см/сек); < 63 дБ (на скорости 9,5 см/сек). |
Искажения при модуляции 1 кГц: |
Максимально 2% (на скорости 38 см/сек и 19 см/сек) и 3% (на скорости 9,5 см/сек). |
Перекрестные помехи (1 кГц): |
Режим стерео, лучше, чем 45 дБ и режим моно, лучше, чем 60 дБ. |
Смещение частоты (Bias): |
120 кГц. |
Микрофонный вход (LOW/HIGH): |
2-а балансных входа стерео: LOW: 0,15 мВ/6 кОм и HIGH: 1,8 мВ/6 кОм. |
Фонокорректор: |
Чувствительность: 2,5 мВ/50 кОм |
Радио вход: |
Чувствительность: 3 мВ/33 кОм. |
Дополнительный вход (AUX): |
2-а стерео входа чувствительностью: 40 мВ/100 кОм |
Выходы фиксированного уровня: |
LINE A: 1,55 В/5 кОм; LINE B: 1,55 В/5 кОм и Радио (DIN): 0,775 В/10 кОм. |
Выход на наушники: |
Регулируемый. |
Регуляторы тембра: |
Бас: ± 8 дБ на 80 Гц шаг 2 дБ и Высокие частоты: ± 8 дБ на 8 кГц шаг 2 дБ |
Электронные детали: |
19 интегральных схем, 2 микрочипа, 93 транзистора, 92 диода и 7 выпрямителей. |
Пульт Д/У: |
Revox A 700 Remote Control. |
Электропитание: |
Стабилизированное. |
Напряжения сети: |
110 - 220 вольт. |
Частота тока: |
50-60 Гц. |
Потребляемая мощность: |
130 Вт. |
ДРУГИЕ ИЗМЕРЕНИЯ |
|
Ширина: |
483 мм. |
Высота: |
462 мм. |
| Глубина: |
206,5 мм. |
Приблизительный вес: |
23 кг |
