Катушечные деки  Revox › Revox B77 MK2 ›
Revox B77 MKII выпускался с 1982 по 1988. Год выпуска: 1982 Цена: 1750 - DM; Год выпуска: 1984 Цена: 1800 - DM; Год выпуска: 1985 Цена: 1850 - DM; Год выпуска: 1986 Цена: 2000 - DM; Год выпуска: 1987 Цена: 2300 - DM; Год выпуска: 1988 Цена: 2500 - DM.
В чем разница между магнитофонами Revox B77 и Revox B77 MK II. Начиная с серийного номера 100001, магнитофон REVOX B77 изготавливался в версии MKII.
По сравнению с Revox B77 модель, MKII имеет следующие отличия:
Контроль изменение скорости ленты от выбранной номинальной скорости расположены под передней крышкой справа возле прижимного ролика. Коррекция скорости движения ленты активируется нажатием кнопки «variable speed». При повороте регулятора в положение + или -, скорость ленты может быть увеличена или уменьшена на 10%.
Важное примечание: Изменение скорости можно выбирать во время записи, а также для записей, которые сами имеют различную скорость. Убедитесь, что кнопка «variable speed» находится в нейтральном положении, в противном случае магнитофон может работать с изменой скоростью.
В версии MKII при нажатии кнопки «CUE» крышка, предохраняющая магнитные головки не будет закрываться в режиме редактирования, что позволит легко добраться до ленты для маркировки желаемой точкой редактирования. Дополнительные манипуляции для открывания крышки вручную поэтому не требуются.

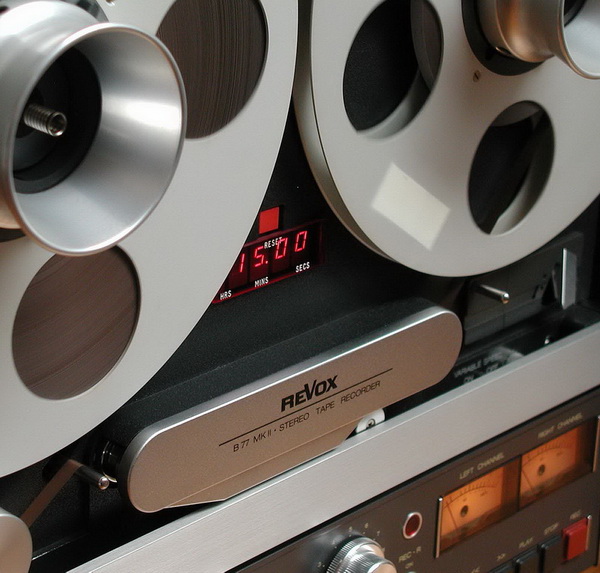

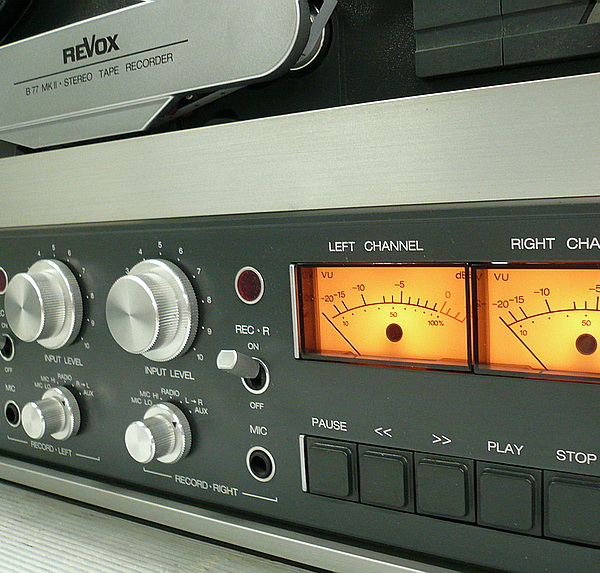

Revox B77 MK2
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
Моторы с электронным контролем: Три AC двигателя: два для подкатушечников и один для лентопротяжного механизма.
Скорость движения ленты: 9,5 см и 19 см/сек ± 0,2%.
Максимальная детонация: менее 0,08% на скорости 19 см/сек и менее 0,1% на скорости 9,5 см (в соответствии с DIN 45507).
Проскальзывание ленты:   Менее чем 0,2%.
Диаметр катушки: Максимальный 26,5 см (10,5 ").
Время перемотки ленты 1100 м: Около  2,2 мин.
Три магнитные головки: Для стирания, записи и воспроизведения сделаны по фирменной технологии Studer-Revox
Принципиальная конструкция: Для точности магнитные головки, ведущий вал и направляющие установлены на монолитном шасси.
Рабочее положение: Вертикальное или горизонтальное
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Мониторинг: Воспроизведение и запись в режиме стерео, а также полное тестирование параметров магнитной ленты.
Коррекция: на скорости 19 см/сек: 50 мкс/3180 мкс и на скорости 9,5 см/сек: 90 мкс/3180 мкс (стандарт NAB).
Частотный диапазон (19 см/сек): 30 Гц - 20 кГц +2/-3 дБ, 50 Гц - 15 кГц ± 1,5 дБ.
Частотный диапазон (9,5 см/сек): 30 Гц - 16 кГц +2/-3 дБ, 50 Гц - 10 кГц ± 1,5 дБ.
Пиковый уровень аудио сигнала: выше 6 дБ, 0 VU = 514 нВб/м.
Индикатор уровня VU: Со светодиодными индикаторами пикового уровня аудио сигнала (стандарт ASA).
Искажения (скорость 19 см/сек): При 0 VU (257 нВб/м) <0,6% и при 0 VU + 6 дБ (514 нВб/м) <1,5%.
Искажения (скорость 9,5 см/сек): При 0 VU (257 нВб/м) <1% и при 0 VU + 6 дБ (514 нВб/м) <2,5%
Отношение сигнал/шум 2-Track: 2 дорожки: < 67 дБ (19 см/сек); < 64 дБ (9,5 см/сек).
Отношение сигнал/шум 4-Track: 4 дорожки: < 63 дБ (19 см/сек); < 60 дБ (9,5 см/сек).
Перекрестные помехи (1 кГц): Режим стерео, лучше, чем 45 дБ и режим моно, лучше, чем 60 дБ.
При стирании записи: Отношение сигнал/шум лучше, чем 75 дБ на скорости 19 см/сек.
Смещение частоты (Bias): 120 кГц.
Микрофонный вход LOW: 0,15 мВ/2,2 кОм несимметричный вход для микрофонов сопротивлением 50 - 600 Ом.
Микрофонный вход HIGH: 2,8 мВ/110 кОм несимметричный вход для микрофонов сопротивления до 20 кОм.
Радио вход: 2,8 мВ/20 кОм.
Дополнительный вход (AUX): 40 мВ/220 кОм.
Запас по перегрузке: На всех входах 40  дБ  (1:100).
Линейный выход: Максимальное напряжение 1,55 вольта, сопротивление 390 Ом и максимальное сопротивление 1,5 кОм.
Радио выход: Максимальное напряжение 1,55 В/47 кОм, регулируемые с максимальнымослаблением -26 дБ.
Два выхода на наушники: 5,6 В/220 Ом, оптимально с наушниками сопротивлением 200 - 600 Ом.
Полупроводниковые детали: Транзисторы - 60, диоды - 33, кремниевые выпрямители - 2, реле – 3.
Поставляется опционально: Пульт управление функциями и дистанционное управление скоростью движения ленты.
Электропитание: Стабилизированное.
Напряжения сети: 110, 130, 150, 220, 240 и 250 вольт (переключаемое).
Частота тока: 50-60 Гц (выбирается автоматически).
Потребляемая мощность: 80 Вт.
ДРУГИЕ ИЗМЕРЕНИЯ
Ширина: 452 мм.
Высота: 414 мм;
Глубина: 207 мм
Приблизительный вес: 17 кг  (38 фунтов).
