Снимок сделанный с помощью электронного микроскопа канавки виниловой записи увеличенный в 1000 раз

Тщательность поможет вам получить все от ваших долгоиграющих пластинок, потому что вы работаете в очень точном масштабе. Канавки записи по ширине - несколько тысячных дюйма. В зависимости от громкости системы, Вы можете обычно слышать приблизительно 60 + Дб, что означает, что вы слышите смещение канавки порядка нескольких миллионных долей дюйма. (Это подобно расщеплению волоса на одну тысячу частей.) Каждый бит движения или вибрации, допустимый на этом уровне (очень усиленный), можно слышать сквозь ваши динамики.

Теперь следует основная методика по установке проигрывателя. Непрактично, если не невозможно, давать более детальное разъяснение, как оптимизировать отдельно взятый проигрыватель  - это заняло бы страницы. Вместо этого, даются основные объяснения для каждой процедуры, наряду с некоторым руководством относительно того, что делать в каждом конкретном случае. Это дает отправную точку для ваших собственных исследовательских работ или, по крайней мере, дает вам основные установки и подстройки. Они могут подтолкнуть вас разыскать кого – либо знакомого с особенностями такого же проигрывателя. Если вы чувствуете, что вы не так ловки, не продолжайте. (Вы можете повредить дорогую аппаратуру.) Найдите того, кто может совершить это волшебство. (Только убедитесь, что он является экспертом, знаком с вашей специфической системой и раньше настраивал такие проигрыватели.) Эта методика не заменяет руководство пользователя, которое должна быть основным вашим путеводителем.

Другой фактор для рассмотрения: Если срок службы вашего картриджа уже длительный, то многое из следующего не даст того звукового впечатления, которое могло бы дать. Имеется даже небольшой шанс, что изношенная игла повреждает ваши записи. Картриджи - одни из наиболее трудных (и наиболее дорогих) решений при покупке, потому что невозможно взять взаймы. Как временная мера (прежде, чем потратить большие деньги на продукцию известной фирмы), вы могли бы попробовать одну из высоко котируемых, но недорогих единиц. С другой стороны, не получите синдром «картридж на месяц». Старые картриджи могут звучать почти столь же хорошо как лучшие из имеющихся на рынке сегодня.

На различных этапах настройки ваша система может звучать не так приятно в музыкальном смысле как раньше. Остерегайтесь думать, что вы сделали неправильное регулирование. Много раз вы будете делать технические улучшения, которые откроют вам раньше не слышимый отвратительный звук. Пытайтесь его устранить, а не возвращайтесь на предыдущую ступень. Если система звучит чище в самом низу, и немножко расплывчато, вы, вероятно, ее улучшили. С другой стороны, если ничто не изменилось за исключением того, что это теперь звучит «противно», то вы, вероятно, допустили ошибку в регулировании.

Первая область исследования - это опора проигрывателя: полка или стойка. Независимо от подвески стола проигрывателя, некоторые вибрации пройдут и загрязнят звук снизу до середины диапазона. Установка опоры так, чтобы, насколько возможно, минимизировать вибрацию, поможет минимизировать муть. Это даже более важно для вертушки без подвески. Если вы можете чувствовать любое движение опоры, слегка касаясь ее кончиками пальцев при проигрывании музыки, то это сильно ухудшается ваш звук. Чтобы получить подсказку, насколько силен эффект, послушайте через стетоскоп опору и вертушку. Или поставьте стакан воды на опору и понаблюдайте поверхность воды при игре музыки, или ходьбы вокруг. Это - простой и наглядный способ увидеть, сколько акустической и механической вибрации достигает вашей системы. Помните, что ваша система пытается воспроизвести модуляции дорожки всего несколько миллионных дюйма - около 1/1000-й толщины волоса на вашей головке. Не простая задача в этой вибрирующей среде.

Со временем винты проигрывателя могут ослабнуть, способствуя появлению паразитных резонансов. Знайте, что затягивание сверх меры может деформировать сопрягаемые поверхности и ухудшить дело. Тогда используйте ваш музыкальный слух, посмотрите на размер винта, и укрепите его. И так для всех винтов, которые что-то скрепляют вместе, будь это картридж к тонарму или провод к корпусу. Конструкция некоторых проигрывателей нуждается в настройке степени крепления некоторых элементов; в этих случаях следуйте рекомендациям изготовителя.

Совет: Рассмотрите добавку виброизоляционного материала между двумя контактирующими частями, чтобы амортизировать вибрацию, особенно по большим плоскостям. Идея не в том, чтобы иметь вязкий интерфейс, а чтобы заполнить самые малые зазоры из-за допусков изготовителя. Демонтируйте части, прибавьте очень малое количество Blu-Tac [теперь имеющийся в продаже] или любой другой нетвердеющей замазки, затем соберите и прижмите, пока части плотно не войдут в контакт. Везде, где имеются в контакте точно обработанные, заземляющие или сгибаемые поверхности, используют какую-либо инертную смазку типа промышленной вакуумной смазки.

Горизонтальность. Когда проигрыватель  не точно выставлен по горизонтали, это, обычно, оказывает наиболее отрицательное влияние на поведение подшипников диска и динамику тонарма, особенно анти-скейтинг. Поскольку подшипник диска круглый и находится в круглой втулке-шахте, не горизонтальность влияет на то, как подшипник скользит по втулке; чем лучше подшипник, тем меньше влияние. Из-за не выставления проигрывателя по уровню звуковые проблемы больше у поворотных тонармов и меньше у линейных, которые управляются двигателем. Так что убедитесь, что диск проигрывателя и узел тонарма выставлены по уровню. Не делайте этого на глаз - используйте точный уровень.

Если диск наклонен, то настройте подвеску (когда в конструкции шасси имеется подвеска). Если узел тонарма не горизонтален (что означает, что поворотный тонарм не вертикален), то верните его вашему дилеру для ремонта или заново выровняйте его сами при помощи тонких прокладок между узлом тонарма и шасси.

	Подшипник диска. Здесь вы можете сделать только одно – заменить (или добавить) смазку. Как часто и какое масло следует применять? - следуйте рекомендациям изготовителя. Поднимите диск, промокните старое масло не лохматящейся тканью (или всосите его чистой пипеткой или шприцем). Затем, чтобы не передозировать (почти все место во втулке подшипника занимает шпиндель.), осторожно влейте новое.
	Совет: Большинство масел для подшипников будут «музыкально» улучшены более густым [более высокая вязкость] маслом. Однако, если привод двигателя не очень силен, это более густое масло может замедлять систему. Большинство изготовителей продает свое собственное масло высокой вязкости. С другой стороны, экспериментировать - одно удовольствие.

Пассиковый привод. Некоторые пассики посыпаются тальком, чтобы они были гладкими (скользкими). Некоторые должны быть чистыми, чтобы иметь мягкую поверхность (скорее матовую, чем блестящую). Чтобы сохранить присущую тягу, сверьтесь с изготовителем относительно нужды и метода для очистки пассика. Некоторые проигрыватели, из-за их двигателей, требуют проскальзывания пассика при запуске и останове, так, что эти пассики, наиболее вероятно, обсыпаются тальком. Годы проскальзывания будут изнашивать тальк и отполируют пассик до блеска. В этом случае замените его оригиналом изготовителя.

Иногда скорость диска управляется той частью шкива, на которую надет пассик. Так что убедитесь, что надет он правильно.

Пассики могут быть привередливы относительно того, где они надеты на диск и шкив - будьте терпеливы. Все, что находится на проигрывателе при прослушивании записи - граммофонная пластинка, мат, диск, фиксатор (прижим) - также должны быть на проигрывателе, когда вы устанавливаете или регулируете пассик на подвешенном шасси. Разместите на внутреннем кольце диска, состоящего из двух частей, внешнее кольцо, перевернув его, и положите все остальное сверху. Это точно нагрузит подвеску и позволит вам рассмотреть пассик на шкивах.

	В смысле наладки, не много вы можете сделать на проигрывателе с шасси без подвески, кроме как рассматривать всю систему в целом как часть подвески шасси. Посмотрите в конце этой главы и подумайте еще, как улучшить защиту основания от вибраций.
	Конструкции подвесок немного различаются, поэтому, чтобы настроить ваше подвешенное шасси, следуйте инструкциям изготовителя. Как предложено ранее, если Вы не знакомы с работами по наладке проигрывателя, найдите того, кто в этом знаток. Пользователями и наладчиками постоянно открываются приемы, специфические для каждого проигрывателя, которые могут существенно улучшить звук.
	Если вы настраиваете пружины, то вы должны получить доступ к обратной стороне шасси поднимите проигрыватель и поставьте его на четыре банки из-под пива или колы. Чтобы регулировка была максимально точной, все, что находится на шасси при проигрывании пластинок (мат, диск, фиксатор и пластинка), должны быть на нем когда вы будете настраивать пружины.

В основном, чтобы настроить движения подвески вверх и вниз, вы вращаете всю пружину, или, чтобы настроить высоту и уровень, вращаете гайку на одном конце пружины.

Каждый раз делайте малые пошаговые изменения, проверяя результат. Диск должен вращаться строго на одном расстоянии по всей окружности относительно шасси, и узел тонарма должен остаться горизонтально с шасси. Воздействуйте на центр тяжести подвешенного шасси, при этом подвешенная часть должна свободно двигаться вверх и вниз, без перехода на боковые или вращательные движения до полного затухания колебаний. Продолжайте регулировку, пока вы не достигнете такого состояния.

Настройка тонарма

Тонарм в значительной степени свободен от регулировок и обслуживания. Закрепите крепежные винты. Проверьте, на типичном поворотном тонарме, что подшипники работают нормально. Возьмитесь в месте крепления головки звукоснимателя и очень, очень мягко попытайтесь перемещать тонарм вперед и назад. Попробуйте слегка покачать тонарм. Если вы чувствуете любой люфт, вы имеете серьезную проблему – его надо ремонтировать или менять. Исключения – свободно подвешенные или не поворотные тонармы, где, делая это, вы можете вызвать выпадение тонарма из опоры.

Если Вы имеете вязкий демпфирующий контейнер, убедитесь, что он содержит правильное количество амортизирующей жидкости, которая не испаряется, но может протечь. Если в нем имеется пыль или посторонние включения, прочистите его и наполните новым демпфирующим составом. В случае различных систем лопасти подобно SME, посмотрите, используете ли Вы правильную лопасть. Слишком большое демпфирование будет делать звук плотным, но будут теряться большое количество мелких деталей; слишком малое - и звук будет открытый и раскованный, но также и более неясный и грязный.

Совет: Чтобы минимизировать резонансы тонарма, которые могут добавить звуку много звенящих высоких частот, намажьте кистью трубку тонарма жидким латексом или нетвердеющей мастикой, типа Blu-Tac.

Прим. пер. Для уменьшения резонансов трубку тонарма заполняют демпфирующим составом, например, сырой резиной или каким-либо составом для автомобилей.

Вы должны выровнять иглу картриджа с дорожкой пластинки как можно ближе к тому месту, где записывающий резец первоначально нарезает дорожку матрицы. Попытайтесь отследить иглой то, что было проложено резцом - чем ближе трасса одного отражает трассу оригинала, тем более точно можно воспроизвести эту звуковую дорожку. Окончательная настройка должна всегда делаться на слух и в течение длительного времени прослушивания. Только чтобы добавить вам сложности, каждая запись нарезается немного по-другому. Поэтому для полного сбалансированного хорошего звучания используйте разные пластинки и снова настройте вертикальный угол следования иглы (VTA) для каждой записи, некоторые аудиофилы если они имеют возможность быстрого регулирования высоты тонарма, то делают это каждый раз.

Три плоскости юстировки. Пожалуйста, заметьте, что юстируется - игла, а не картридж. Сначала, смотрим сверху, дуговые перемещение картриджа поперек записи должны оставлять иглу в том же самом положении по отношению к дорожке, как и прямолинейное отслеживание резца; это - Боковой угол следования, или Тангенциальность. Если смотреть со стороны головки, игла должна быть перпендикулярна к дорожке, чтобы иметь одинаковый контакт со всеми сторонами звуковой канавки это - Азимут. Если смотреть с боку, игла должна находиться в дорожке под тем же самым углом как записывающий резец это - Вертикальный угол следования/угол ската иглы. (Однако, вертикальный угол следования у различных грампластинок тоже разный и для высококачественного воспроизведения постоянно требует корректировки. Идеальный вертикальный угол определяется на слух.

Также убедитесь, что расстояние от центра опоры тонарма к шпинделю правильно выставлено, поскольку это оказывает существенное влияние при регулировке параметра тангенциальности. Длина тонарма определяется в дюймах и разница в зависимости от модели – изучите инструкцию или проконсультируйтесь с изготовителем. Основные инструментальные средства это шаблон, датчик прижимной силы, не новая виниловая пластинка, малые пассатижи, лупа или микроскоп. Очень трудно достать точный шаблон (не полагайтесь на точности шаблона, который поставляется вместе с тонармом), добудьте хороший. Если он точно не соответствует шпиндельному отверстию, выбросите его и достаньте другой.

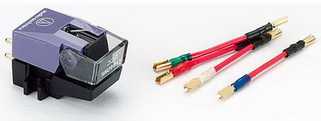

	Убедитесь, что провода тонарма их крепления и паяные соединения находятся в очень хорошем состоянии. Почистите контакт между разъемами картриджа и клипсами проводов, снимая и ставя на место каждый зажим. Это можно сделать легко, захватив клипсы пассатижами, но будьте внимательны, чтобы не было натяжения провода в месте, где они крепятся к клипсам.
	Проверьте крепежные винты картриджа. Поскольку картридж должен быть плотно закреплен, то пластмассовые винты для этого не подходят. Винты алюминиевые, латунные или из нержавеющей стали, предпочтительно новые, они не портят резьбы и поэтому хороши.

Специальные винты Аллена великолепны, поскольку ключи Аллена, используемые при затяжке, обеспечивают отличный рычаг. Прилагая достаточное затягивающее усилие на головку винта со шлицем, вам понадобится отвертка,  часовые отвертки для этой операции не годятся.

Надежно приклейте диск липкой лентой к шасси. Если он сможет вращаться в течение установки, ваши регулировочные измерения не будут точны. Только убедитесь, что лента не изменила высоту или горизонтальность. Если это еще не сделано, то закрепите картридж в держателе, а держатель на тонарме. Винты должны быть закручены пальцами, этого достаточно, чтобы картридж не выпал, но он пока еще свободно двигается и может перемещаться. Где возможно, работайте с установленным защитным колпачком иглы звукоснимателя. Установите номинальную прижимную силу. Затем выполняйте процедуры юстировки касания (тангенциальности), и после регулировку азимута. Не отклонитесь от такой последовательности, поскольку каждый шаг воздействует на последующий. Если изменить порядок действий установка может быть неправильной.

Прижимная сила. Это регулировка позволяет установить прижимную силу системы тонарм – звукосниматель, с которой игла звукоснимателя будет давить непосредственно на грампластинку. Для установки прижимной силы руководствуйтесь инструкциями изготовителя - окончательная настройка должна производиться на слух. Если Вы не имеете манометра прижимной силы, но тонарм имеет калиброванный противовес, установите значение  антискатывающей силы на ноль. Отрегулируйте противовес так, чтобы тонарм был горизонтален плоскости грампластинки и находился в равновесии. Будьте очень осторожны с незащищенной иглой, т.к. Вы не можете делать эту регулировку с установленным защитным колпачком. Как только тонарм сбалансирован, закрепите его в держателе и используя калиброванный противовес, установите прижимную силу, рекомендуемую изготовителем картриджа.

Юстировка Тангенциальности

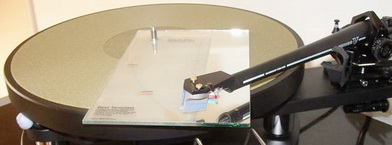

Следуйте инструкциям в вашем руководстве пользователя к имеющемуся шаблону; различные трафареты в инструкции для пользователей рекомендуют различные методы корректировки, внимательно изучите все рекомендации. Поскольку вы выравниваете корпус картриджа в соответствии с разметкой шаблона, убедитесь, что стороны картриджа точно расположены по линиям шаблона, иначе  ваша юстировка будет неправильна. Когда юстировка выполнена, тщательно закрепите винты картриджа. Крепко держа вместе картридж и держатель, чтобы не произошел сдвиг, осторожно затяните каждый винт на один оборот, затем повторите операцию до полной фиксации. При плотном затягивании только одного винта может произойти перекос картриджа звукоснимателя. После выполнения процедуры затяжки проверьте юстировку картриджа, насколько вы осторожны были.

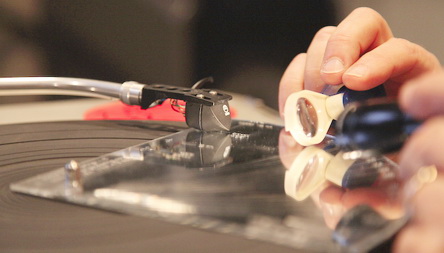

	Старая методика юстировки с зеркалом для азимута может хорошо работать для некоторых картриджей, но картридж с подвижной катушкой ручной работы не поддаются этой юстировке достаточно хорошо. Игла может быть смещена на несколько градусов от перпендикуляра к вершине картриджа.
	Имеются два точных метода для настройки азимута. Для получения лучшего звука один использует ваши уши. Вращайте картридж в различных направлениях крошечными шажками. Добейтесь того, чтобы вы чувствовали максимальную ширину и глубину сцены и т.д. Недостаток этого метода в том, что пока вы не приобретете достаточный опыт, вы будете смущены изменениями в звуке, будьте терпеливы и тщательно работайте - это даст вам лучшие результаты.
	Единственный оставшийся метод с защитой от дурака требует использования вольтметра и тестовой пластинки. Установите азимут так, чтобы сигнал 1,000 Гц был одинаков в обоих каналах.

Вертикальный угол следования иглы (VTA)

Если ваш тонарм не имеет специальной регулировки VTA, то главной неприятностью может стать регулировка высоты тонарма. Особенно если стойка тонарма установлена на определенную высоту только стопорным винтом. В таких конструкциях изменение высоты требует откручивания стопорного винта, при этом стойка тонарма может упасть, а Вы не успели запомнить ее первоначальное положение, от которого можно отталкиваться, прибавляя или уменьшая высоту тонарма. (Я говорю о своем горьком опыте.) Втисните в зазор между ножкой стойки и фланцем визитку, так, чтобы при освобождении стойка не упала. Можно так же подобрать или сделайте болванку, которая точно входит между креплением тонарма и дном проигрывателя. Руководствуйтесь инструкцией по регулировки высоты стойки тонарма.

Лучший подход в постепенной настройке VTA - это прослушивание музыки. Вы знаете, что тонарм надо опустить на стойке, когда звук в основном жесткий и яркий, с вялым басом, резкими верхами и резким средним диапазоном (конечно, это может также быть из-за слишком легкой прижимной силы).

Искажения затемняют музыкальные детали с низким уровнем; следовательно, отмечается понижение динамического диапазона. Кратковременные атаки могут быть слишком остры. Поднимите тонарм, когда звук вялый и заглушенный, верха завалены, низы грязные и отсутствует четкость, кратковременные атаки мутные. Запомните, что это звучит ужасно не потому, что сказываются влияния в изменении прижимной силы (слишком легкая - резкость, слишком тяжелая - тяжеловесность и вялость). Они оказывают разное влияние на звук, но это тяжело объяснить.

Начните с положения, когда тонарм находится немножко ниже, и потихоньку поднимайте его, пока он не станет параллелен пластинке и затем так, чтобы задняя часть картриджа была приподнята. Держите пластинку с известным вам фрагментом под рукой, где вы знаете все нюансы, чтобы вы всегда могли вернуться к нему. Диапазоны регулировки могут быть крайне широки, по крайней мере, 20 мм или даже больше (в шарнире тонарма). Не стесняйтесь, поиграйте с полным диапазоном, чтобы вы знали, на что походит звук.

	Во время проигрывания прикладывается балансирующая сила, противоположно направленная естественному давлению поворотного тонарма вовнутрь. Бесконтрольно оставленная, игла будет давить на внутреннюю сторону канавки, вызывая искажения как от неправильного позиционирования в канавке, так и от смещения противоположного конца иглы относительно генератора картриджа.
	Для того чтобы отрегулировать это, опустите иглу на пластинку около этикетки на широкую дорожку выбега. Увеличивайте антискатывающую силу до тех пор, пока тонарм не начнет медленно дрейфовать наружу, от этикетки. И опять, это должно быть завершено на слух, когда вы слушаете музыку. Если размещение образа немного не в центре, или если вещи не кажутся цельными, экспериментируйте с антискатывающей силой.
	Понаблюдайте за иглой, когда вы ставите ее на дорожку. Двигается ли она направо или налево относительно корпуса картриджа? Это указывает, что антикатывающая сила или слишком большая или слишком маленькая.

Прим.пер. При регулировке антискатывающей силы, допустим, при установке иглы на свободную дорожку выбега, возможен гистерезис в ее величине от дрейфования тонарма во внутрь или наружу. Гистерезис тем больше, чем сильнее трение в подшипниках тонарма, т.е. чем хуже тонарм. Она также зависит от прижимной силы. В принципе, величина антискатывающей силы должна равняться величине прижимной.

Итак, вы имеете три грубых регулировки: прижимной силы, VTA и азимута. Для оптимизации звука - это повод для повторения. Изменения в звуке при каждой из этих индивидуальных наладок могут быть похожи. Поэтому для оптимизации необходимы все три. На практике, последовательно переходя от одной регулировки к другой и затем к следующей, добиваются баланса по оптимизации для всех трех. Во время работы слушайте женский голос. Добейтесь максимального вокального образа и осязаемого ощущения персонажа.

Вы хотите начать с отклонения в малых пределах от рекомендуемой прижимной силы картриджа. Вы пытаетесь поставить электромагнитную систему в наиболее линейную позицию. Слишком большая прижимная сила, и вы смещаете катушку (или магнит) с центрального положения их диапазона. Маленькие приращения могут быть порядка 1/100-й грамма или меньше; но рекомендуются отклонения в +0,2 грамма от рекомендации изготовителя. Не волнуйтесь относительно повреждения пластинки от более тяжелого веса. Большинство повреждений пластинок (в диапазоне частот от средних до высоких) фактически вызвано неправильным позиционированием при слишком маленькой прижимной силе, чем при слишком тяжелой. (Кроме того, 0,2 грамма сверх нормы - это совсем не много). Предусматривается, что игла достаточно чиста и в хорошем состоянии. Когда вы производите съем сигнала при наименьшей прижимной силе и при этом получаете лучшее звучание (на сигналах умеренных, а не на Увертюре 1812 года), то, возможно, вы имеете грязную иглу, плохую пластинку, накопление грязи в вашем картридже или картридж стал старым.

Изменения в прижимной силе могут изменить ваши настройки VTA и азимута. Если азимут был первоначально настроен на слух, экспериментируйте с ним. Однако, если он отрегулирован с помощью аппаратуры, оставьте его и займитесь VTA и прижимной силой. Я иногда думаю о процессе настройки как о затяжке нескольких винтов - вы за один раз каждому винту даете один или два оборота и продолжаете по окружности, пока все из них равномерно не затяните и поверхности соединяться без перекосов. Продолжайте терпеливо настраивать, пока вы не признаете, что звук правильный и стал на место.

Совет: Некоторые люди рекомендуют размагничивать картридж с подвижной катушкой - каждый день, даже если картридж не использовался.

OK, теперь вы в основном работу сделали. Окончательная настройка займет дни или недели и зависит от прослушивания системы в спокойной обстановке. В конечном счете, некоторые аспекты звука от одной пластинки до другой начинают раздражать и портить общую картину хорошего звука. Это может происходить от слишком легкой прижимной силы до VTA. Многие наиболее хорошие картриджи термочувствительны. Когда слишком тепло, они привносят муть, когда слишком холодно, они могут создавать резкость. Проводите регулировки в зависимости от времени года. Исключая людей, кто настраивает VTA на каждой пластинке, большинство людей будут счастливы с позицией VTA, которая является хорошим компромиссом для их любимых пластинок. И так, включите систему, дайте ей прогреться, сядьте и расслабьтесь, и наслаждайтесь музыкой, даже если одно ваше ухо открыто для дальнейших усовершенствований.

Одно последнее, важное слово по очистке иглы. Имеются множество рекомендаций по очистке иглы: от ультразвука, щеткой вручную, даже используя наждачную бумагу, и с различными растворами от патентованных средств на основе фреона до простого спирта или спирта с водой, как в моющих растворах для чистки пластинок. Они могут влиять на форму и состояние загрязнителей, оставленных на игле. С некоторыми современными картриджами, с иголками очень малой ширины, необходимо чистить иглу для каждой стороны ДОЛГОИГРАЮЩЕЙ ПЛАСТИНКИ. Различные методы очистки могут приводить к различному звуку и к более или менее необходимости частой очистки. Экспериментируйте с различными методами - некоторые виды очистки обязательны.
