Ответы на вопросы любителей магнитной записи звука

По материалам клуба филофонистов «Менестрели Времени»

В бытовых магнитофонах используется способ продольной записи, при котором направление записи совпадает с направлением движения носителя записи. При магнитной записи длина волны записи зависит от скорости движения носителя записи.

В результате в обмотке (ГВ) индуцируется электродвижущая сила (ЭДС) соответствующая изменениям магнитного потока. (ЭДС) обрабатывается усилителем воспроизведения (УВ) и усилителем мощности (УМ) подводится к акустической системе и преобразуется в звук, являющийся копией записанного материала.

Когда производится новая запись, старую фонограмму нужно стереть. Для этого по ходу носителя записи перед (ГЗ) помещают ещё одну головку — магнитную головку стирания старой записи (ГС). Она питается током ультразвуковой частоты от специального высокочастотного генератора. Около рабочего зазора (ГС) образуется сильное магнитное поле высокой частоты, спадающее до нуля при удалении от рабочего зазора по ходу движения ленты, которое сначала намагничивает ее рабочий слой до насыщения, а затем размагничивает его.

Когда около рабочего зазора (ГЗ) движется предварительно размагниченная магнитная лента и по обмотке (ГЗ) протекает только ток звуковой частоты (ток записи), зависимость намагниченности рабочего слоя от напряжённости магнитного поля около рабочего зазора магнитной головки имеет нелинейный характер.

Когда же по обмотке (ГЗ) протекают одновременно синусоидальные токи записываемого сигнала и высокочастотного подмагничивания и ток подмагничивания имеет надлежащее значение, характеристика остаточной намагниченности рабочего слоя приобретает вид кривой. При этом характеристика намагничивания имеет практически прямолинейный участок, используемый при записи звука, с крутизной, значительно превышающей крутизну соответствующего начального участка кривой намагниченности рабочего слоя при отсутствии тока подмагничивания.

В результате не только уменьшаются искажения записываемого сигнала, но и увеличивается отдача магнитной фонограммы. Следовательно, при записи звука с высокочастотным подмагничиванием запись низкочастотных колебаний осуществляется на прямолинейном участке динамической характеристики, полученной в результате воздействия высокочастотного подмагничивания на ферромагнитный материал рабочего слоя; сами же высокочастотные колебания при существующих скоростях движения магнитной ленты практически не регистрируются.

В стереофонических кассетных магнитофонах совместимость с монофоническими фонограммами обеспечивается за счёт синфазности стереофонических каналов магнитофона от магнитной головки до громкоговорителя. Где дорожка монофонической записи перекрывает обе стереофонические дорожки, записанные в одном направлении. Такие записи можно прослушивать на стереофоническом магнитофоне, а стереофонические — на монофоническом, конечно, и в том и в другом случае только в режиме моно.

Да, влияет. Чтобы объяснить это, надо вспомнить, что длина волны записи прямо пропорциональна поступательной скорости носителя записи ленты и обратно пропорциональна частоте записи.

Допустим, мы имеем магнитофон со скоростью движения ленты 9,53 см/с, в котором установлена головка воспроизведения с геометрической шириной рабочего зазора 3 мкм. Так как эффективная ширина рабочего зазора обычно на 20-25% больше геометрической ширины 3,75 мкм.

Заменяя длину волны записи удвоенной эффективной шириной рабочего зазора, определим верхнюю частоту рабочего диапазона 12 707 Гц. Такой примерно верхний предел рабочего диапазона частот (12500 Гц) установлен нормативными документами. При тех же условиях на скорости 19,05 см в секунду возможна запись и воспроизведение частот до 25400 Гц, а на скорости 4,76 см/с — до 6347 Гц. Надо учитывать и то обстоятельство, что по мере улучшения качественных показателей лент и магнитных головок рабочий диапазон записываемых и воспроизводимых частот непрерывно расширяется.

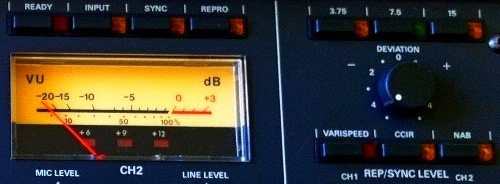

В бытовой аппаратуре при магнитной записи звука с помощью встроенного индикатора осуществляется постоянный контроль за уровнем сигнала.

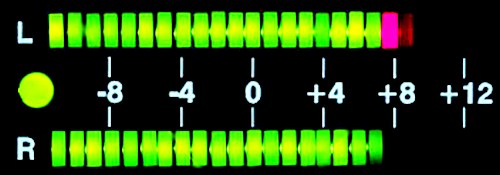

Это заставляет к индикатору средних значений добавлять еще и пиковый индикатор, реагирующий на кратковременные превышения уровня сигнала.

Таких параметров два: время интеграции и время обратного хода. За время интеграции принимают длительность одиночного радиоимпульса, при котором сектора электронного индикатора устанавливаются в номинальное положение или указатель стрелочного прибора доходит до 80% шкалы, показывая уровень на 2 дБ ниже значения на непрерывном гармоническом сигнале той же частоты и амплитуды.

По тому же ГОСТ время обратного хода указателя индикатора средних значений должно быть 1-2,5 с, причем для магнитофонов высшего и I классов предпочтение должно быть отдано индикатору со временем обратного хода 150-250 мс. Для индикатора квазипиковых значений уровня сигнала время обратного хода может быть 1-5 с.

Это справедливо только для носимых и переносных моделей небольшого объёма. В стационарных моделях с питанием от сети переменного тока коэффициент детонации того же порядка, что и для катушечных магнитофонов. Увеличение коэффициента детонации простого кассетного магнитофона вызвано небольшим вращающим моментом на валу малогабаритного электродвигателя и при ограниченном (не более 3 мм) диаметре ведущего вала — невозможностью применения маховика с большим моментом инерции. Если к этому добавить, что носимый магнитофон должен работать в любом положении, то станет ясно, как трудно при небольших габаритных размерах и малом объёме обеспечить небольшой коэффициент детонации, который в большой степени зависит ещё и от качества изготовления деталей ЛПМ.

Причиной возникновения свиста обычно является повышенное трение основы ленты о загрязнённый лентоприжим — фетровую подушечку, расположенную в кассете. Загрязнение же лентоприжима происходит из-за скопления в местах расположения ограничителей вертикального перемещения частиц рабочего слоя, которые неизбежно возникают при трении ленты о головку. Этот дефект устраняют аккуратным соскабливанием скальпелем частиц рабочего слоя с фетровой подушечки. Облегчить соскабливание можно, предварительно смочив поверхность лентоприжима несколькими каплями спирта или одеколона.

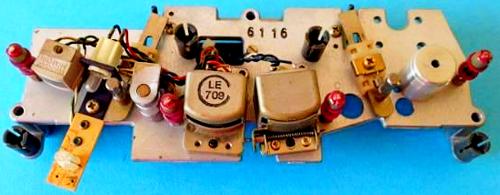

Установка магнитных головок (блоков головок) по высоте обычно требуется только в катушечном магнитофоне. При двухдорожечной записи, как правило, достаточно так установить универсальную, воспроизводящую и записывающую головки, чтобы верхний край их сердечников совпадал с базовым краем движущейся на рабочем ходу ленты. Сердечник стирающей головки должен выступать над базовым краем ленты на 0,05-0,1 мм.

Достигают этого с помощью регулировочных винтов площадки, на которой установлен блок головок, расположенных спереди и сзади блока, причём оба винта надо поворачивать в одну сторону и на одинаковый угол.

Проверка установки стирающих головок (блоков головок) может быть произведена следующим образом. Сначала по всей ширине ленты записывают сигнал с частотой 400-1000 Гц. Затем его стирают на всех дорожках. После проявления такой ленты в суспензии порошка карбонильного железа должны четко обозначиться нестёртые промежутки между дорожками, расположенные симметрично.

В кассетном магнитофоне головки или блоки головок устанавливают по высоте таким образом, чтобы при их перемещении в кассету лента свободно входила в направляющие штыри, не задевая их и не сминаясь, а сами головки (блоки головок) не зацепляли бы за кассету.
