Владимир Сидоров

- выбирая кабель из кучи аналогичных, можно отыскать самый лучший по звучанию;

- качество кабеля зависит от скорости распространения в нем сигнала по сравнению со скоростью света в вакууме;

- кабели, входящие в комплект блока, надо немедленно выбросить и заменить на новые, но по цене не менее 10% от стоимости аппаратуры;

- серебряные или покрытые тонким слоем серебра кабели звучат «звонко», а большинство медных — «нормально», а иногда и «отлично»;

- экранированные кабели имеют слишком большую емкость, поэтому они никуда не годны, и т.п.

- спорим на ящик (варианты: вагон, железнодорожный состав) водки, что я на слух отличу предложенный вами плохой кабель от моего хорошего. (Рассчитано на то, что вы пожалеете денег на вагон водки, а вот супротивник никогда её не отдаст, если проиграет. На самом деле ничего он не отличит, если эксперимент поставить статистически грамотно, что и происходило неоднократно);

- влияние кабелей обусловлено различными физическими эффектами, не имеющими отношения к сути дела (изменениями температуры, волновыми свойствами кабелей, скин-эффектом, посторонними электромагнитными полями и пр.) (Явно прогуливали в средней школе уроки физики);

- существуют доселе неизвестные физические явления и законы, выходящие за рамки человеческого познания, которые и определяют зависимость качества тракта от качества кабелей. («Погоди, Вася, истина где-то рядом», совсем как спецагент Скалли, не правда ли?);

- а наши кабели применяются в авиакосмической технике (Полная чушь);

- вообще-то лучше всего иметь «наигранные» и «разогретые» кабели (т.е. провода, через которые многие годы  протекали токи. Их находят в основном, на помойках);

- реклама от одного из фельдшеров кислых щей (к сожалению, мой талантливый коллега по институту): «Продаю полутораметровые сетевые кабели, серьезно улучшающие качество звучания». (Что только не брякнешь за лишние сто баксов в наше непростое время).

Достаточно определить влияние кабеля на частотные и импульсные характеристики линии. Для этого необходимо лишь взять напрокат три–четыре катушки разного кабеля и иметь приличный генератор гармонического и импульсного сигналов, а также милливольтметр и осциллограф.

Для особо верующих приведем несколько простых аналогий. В приборах, предназначенных для измерения параметров сигналов с частотами до сотен мегагерц, применяются довольно дешевые коаксиальные кабели, но они практически не влияют на точность. В авиакосмической технике какие-либо кабели из бескислородной меди не используются, так как требования к проводам там совсем другие, да и аудиосистем маловато, в основном радиосвязь и электропитание. Длина сигнальных кабелей, соединяющих микрофоны и входы микшерного пульта в лучших профессиональных студиях звукозаписи, достигает 50—100 м, но даже самым отъявленным сторонникам аудиофильских бредней не приходит в голову ругать качество мастер-копии симфонической музыки. Нигде в профессиональных студиях звукозаписи не используют какие-либо аудиофильские кабели! Если не верите, напишите им письмо, ибо сказано: «Толцытесь, и отверзнется».

Подавляющее большинство соединительных проводов и кабелей, используемых в аудиосистемах и домашних кинотеатрах можно условно разделить на несколько групп.

1. Акустические кабели, соединяющие выходы усилителей мощности (ресиверов) и акустических систем.

2. Межблочные кабели для передачи аналоговых сигналов низкого уровня, соединяющие аудиовыходы и аудиовходы блоков аппаратуры.

3. Коаксиальные кабели, соединяющие соответствующие цифровые входы и выходы блоков.

4. Оптоволоконные кабели, соединяющие соответствующие оптические входы и выходы блоков.

5. Силовые кабели, соединяющие аппаратуру с сетью электропитания.

6. Видеокабели, соединяющие видеовыходы и видеовходы соответствующего оборудования, например, DVD-плееры и телевизоры.

Эти кабели предназначены для соединения выходов усилителей мощности (AV-ресиверов) и акустических систем (АС). Для верной оценки их качества и правильного подбора необходимо знать параметры передаваемых сигналов.

При типичной максимальной выходной мощности усилителя 50—60 Вт (на практике эти значения превышаются весьма редко. Мало кто выдержит неискаженную выходную мощность в 100 Вт при чувствительности АС 90 дБ, скорее всего, в квартире вылетят стекла, такое бывает в автомобилях крутых болванов) и стандартной наименьшей нагрузке в 4 Ома (на самом деле, некоторые АС могут иметь минимальное сопротивление около 2 Ом) в кабеле протекает ток до 3—4 А при напряжении около 20—25 В. В пиках сигнала значение тока бывает еще большим. Эти обстоятельства и определяют требования к кабелю — значительное сечение при невысоком качестве изоляции. Электротехнические прикидочные расчеты — 1 мм.кв. на каждые 10 А тока здесь не годятся, так как они определяются по допустимому нагреву изоляции. Экранирование не требуется, потому что при низком значении выходного сопротивления усилителя и сопротивления нагрузки сигнал помехи замкнут на землю.

Как известно, лучшим проводником является серебро. Его удельное сопротивление равно 0,016 Ом*м. У электротехнической меди — 0,0175 (всего на 9,4% больше), латуни — 0,025—0,06, алюминия — 0,028, олова — 0,115. Узнать удельное сопротивление популярной в настоящее время какой-нибудь бескислородной меди высокой чистоты (т.н. «9997») мне не удалось, так как оно явно не лучше значения для серебра.

Подсчитав по известной формуле сопротивление двухпроводного кабеля длиной 6 м получим, что при сечении 2,5 мм.кв. оно будет равно 0,084 Ома, а при сечении 4,0 мм.кв. — 0,053 Ома. Очевидно, что эти цифры на два порядка меньше сопротивления нагрузки АС, и поэтому могут не приниматься во внимание. Разумеется, они приблизительно сопоставимы с величиной выходного сопротивления усилителя, но о влиянии этого параметра на качество звука можно долго и нудно спорить.

Значения емкости (около 500 пкФ) и индуктивности (4 мкГн) такого кабеля также несоизмеримо меньше емкостей конденсаторов кроссовера (до 100—300 мкФ) и суммарной индуктивности громкоговорителей и катушек фильтров (до 0,2 Гн). Следовательно, частотно-зависимые свойства акустического кабеля не могут влиять ни на амплитудно-частотную характеристику аудиотракта, ни на характер звучания вообще. Поскольку кабель не нагревается, то его сопротивление  меняться не будет.

Любопытно, что в американском сегменте интернета ответы на поисковый запрос «бескислородная медь» были получены только в отношении фирм — производителей металлов и аудиокабелей. Не наводит ли это кое-кого на кое-какие крамольные мысли?

Из изложенного можно сделать следующий вывод: для акустических кабелей пригоден любой медный многожильный провод сечением от 2,5 до 4,0 мм.кв. Большее сечение использовать даже опасно, так как вес этого монстра выдержит не любая клемма. Как-то раз я лицезрел серебряный кабель сечением 300 мм.кв., весьма напоминавший пожарный шланг. Воистину, это был памятник купеческого размаха, такой же нелепый, как золотой унитаз.

Акустический кабель должен быть достаточно удобным для монтажа (в частности, мягким) и сравнительно легким для того, чтобы не сломать выходные клеммы усилителя и не опрокинуть акустику на пол. Для подключения к АС лучше применить лопатки соответствующего размера, но подойдут и «бананы». Не рекомендуется использовать неизолированные бананы, так как возрастает риск короткого замыкания в цепи нагрузки усилителя. Самые хорошие изолированные «бананы» стоят около $10 за пару?

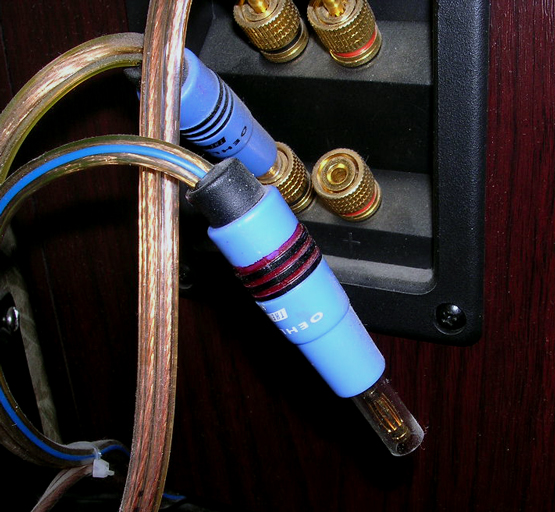

	Метод соединения с кабелем — пайка в сочетании с обжимом, потому что этот способ сводит к минимуму вероятность коротких замыканий из-за проволок, отделившихся от жгута, а также исключает окисление контактов.
	Если в конструкции «бананов» или клемм применены зажимные винты, то кабель необходимо облудить, а затем очистить от остатков канифоли или иного флюса. Повышенное удельное сопротивление припоя повредить не сможет, так как длина пайки пренебрежимо мала по сравнению с длиной кабеля. Если его облуженные концы зафиксированы непосредственно в клеммах, то через неделю — другую после первого монтажа клеммы и винты рекомендуется подтянуть плотнее из-за небольшого сплющивания мягкого металла.
	Вообще, окисления правильно подготовленных контактов в акустических кабелях бояться не следует. Лучше обратить внимание на место их покупки. Часто на рынках барабаны хранятся всю зиму в неотапливаемых контейнерах при отрицательных температурах, после чего кабель быстро окисляется под изоляцией.
	Ленточные кабели представляются весьма неудобными для разделки.

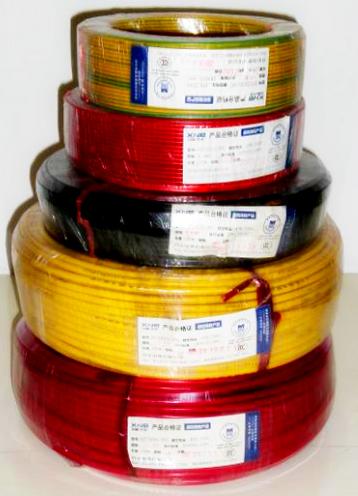

	Лично я пробовал применять обычные многожильные силовые кабели соответствующего сечения, купленные на рынке, заменяя их затем на «акустические». Никакой разницы я обнаружить не смог, да её и не должно быть.
	Какие-нибудь различия можно услышать, если заменить никудышные кабели, обычно применяемые в музыкальных центрах, на новые, более толстые. Правда, в таких случаях возникает проблема замены несъемных проводов со стороны АС, а также задача по закреплению довольно толстых концов кабеля в дешевых пружинных защелках, рассчитанных на сечение не более 1,0—1,5 мм.кв. Иногда это заканчивается поломкой защелки и её заменой.

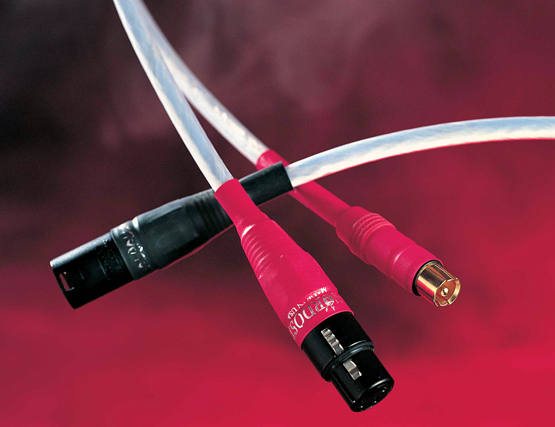

Если акустические кабели требуют большого расхода сравнительно дорогой меди, то нажива на межблочных кабелях представляется высшим пилотажем в области недобросовестной коммерции.

Да, у человечества есть технология производства особо чистых металлов, в том числе меди. Но что с этой технологией делать? Потребность в таких металлах незначительна. Т.н. «бескислородная» медь получила распространение в 70-х годах прошлого века при производстве головок для магнитофонов. Уменьшение омического сопротивления их обмоток означало рост добротности катушек, а, следовательно, отдачи и прочих полезных свойств. Теперь магнитофонов почти нет, но производство меди осталось. Сейчас бескислородная медь высокой чистоты используется в микроэлектронике для изготовления внутренних проводников микросхем. Раньше для подобных целей употреблялись серебро и золото.

Тогда изобретательные промышленники и создали легенду о кабелях, на которую и клюнуло большинство пользователей, не обремененных познаниями в электротехнике и электронике. В ход пошли и набор магических девяток, и разглагольствования о «наполненных азотом пузырьках в изоляции», а также прочая чепуха. Один из малоуважаемых авторов заявил, что «плохой китайский кабель обрезает частотную характеристику тракта снизу — на 2-3 октавы, а сверху — на одну».

Что только не напишешь за лишние сто баксов! Создатель такого кабеля, наверное, получил бы Нобелевскую премию, так как на языке родных осин упомянутый перл словесности означает, что кабель пропускает полосу частот от 80 Гц до 10 кГц без каких-либо активных или пассивных радиокомпонентов! Не удивительно, что в обзоре такими оказались кабели по цене менее $80.

Единственным никчемным кабелем, с которым мне пришлось столкнуться, был межблочник российского производства, затрещавший через 6 месяцев работы. Оказалось, что провод был обжат на разъеме без пайки, и поэтому контакт неизбежно окислился. Остальные дешевые кабели были лишь плохо экранированы, так как изготовители пожалели меди.

Аудиосигнал в межблочном соединении имеет следующие параметры:

для несимметричных цепей частотный диапазон сигнала — от 20 Гц до 20 КГц, величина напряжения сигнала — до 1 В, ток в цепи пренебрежимо мал;

для симметричных цепей с импедансом нагрузки 600 Ом — частотный диапазон тот же, уровень сигнала около 1 В.

В настоящее время применяется не так уж много стандартов разъемных соединителей для низкоуровневых аудиосигналов. Во-первых, — это несимметричный разъем RCA (т.н. «тюльпан»), а также разъем DIN, как правило, пятиштырьковый. Последний применяется только в аппаратуре фирмы Meridian (если мне не изменяет память) и в старой советской технике. К тому же он довольно неудобный.

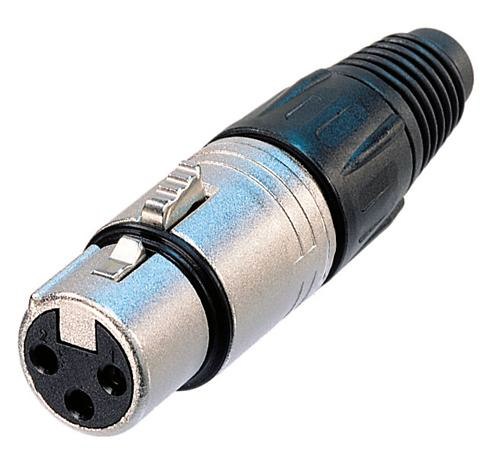

Во-вторых, — симметричный разъем XLR, используемый в некоторой аппаратуре класса High-End и соответствующий профессиональному стандарту. Рассматривать особенности соединителя стандарта DIN полагаю излишним, так как сейчас он применяется очень редко.

Остановимся на стандартной длине межблочного кабеля от 0,5 до 1 м. Более длинные кабели могут использоваться в мультирумных системах, но это тема для отдельного разговора. Индуктивность такого отрезка ничтожно мала и в расчет не принимается. Типичная величина погонной емкости очень хорошего кабеля будет равна примерно 30 — 60 пФ*м. Эта емкость никак не может повлиять на передачу низкочастотной части спектра музыкального сигнала, а на частоте 20 кГц будет шунтировать этот сигнал огромным емкостным сопротивлением 180 КОм. Большего значения добиться не удастся вообще никогда, так как кабельных изоляторов лучших, чем фторопласт нет в природе. Фторопласт-4 или тефлон (торговая марка, зарегистрированная фирмой Tefal), выпускается с 60-х годов прошлого века. Его диэлектрическая проницаемость равна 1,9—2,2. Очевидно, что попытки применения каких-либо других изоляторов, в том числе содержащих газонаполненные пузырьки, есть не что иное, как попытка удешевления производства. Тефлон достаточно дорог и сложен в производстве, но купить такой кабель отечественного производства на рынке можно довольно дешево — примерно, по 40—50 руб. за метр. Подойдет и коаксиальный кабель для спутниковой антенны с диэлектриком из вспененного полиэтилена.

Магнитное поле — только ферромагнетиками — сталью, а также прочими сплавами на основе железа, никеля, хрома, кобальта и иже с ними.  Сделать кабель в стальном экране, как вы уже догадались, довольно трудно, а вот корпуса блоков — легко. К счастью, аудиокабели из-за малой собственной индуктивности почти не подвержены влиянию магнитных полей. Кстати, ухищрения изготовителей, связанные с односторонним подключением экрана, использованием витых пар и прочего, скорее всего никакого эффекта не дадут, так как это лишь различные методы заземления экрана, специфичные для какой-либо конкретной, практически непредсказуемой ситуации. Конечно, если вы купите пять разных кабелей и начнете их подбирать по минимуму сетевого фона, то своей цели — поставить вас на деньги — промышленность достигнет.

Если вы хотя бы на секунду убедились в том, что тратить $50—1500 на покупку «хорошего» кабеля бессмысленно, приведем ряд подробных советов по самостоятельному изготовлению «шнурков ручной работы».

1. Купите четыре хороших металлических разъема типа RCA. Они должны быть сделаны из цветного металла, например, латуни или бронзы. Выяснить это очень просто с помощью постоянного магнита. Все детали (кроме съемного корпуса) должны быть позолочены. Определить это не очень легко, так как изготовители, в основном китайские, широко применяют различные покрытия желтого цвета, не имеющие ничего общего с золотом, например, нитрид титана. Такое покрытие имеет высокое сопротивление, хотя и хорошую коррозионную стойкость. Нитрид титана имеет тусклый цвет с коричневатым оттенком. Золото на разъемах всегда интенсивно желтого цвета, блестит, а самое главное — моментально облуживается паяльником.

В крайнем случае, можно попросить за умеренное вознаграждение определить вид покрытия (золото или нет) в ювелирном магазине или скупке, честно объяснив цель вашего визита. Кто-то откажет, а кто-то и согласится.

Не переживайте по поводу материала покрытия гнезда, если оно не покупное. Золото прекрасно «живет» с любыми металлами, в том числе хромом.

Центральный штырь штекера желательно иметь разрезной для более плотного контакта.

Разъем должен быть предназначен для соединения с кабелем пайкой, а не для обжима с помощью цанг, винтов и прочей дряни. Цанга годится только для плотного захвата наружной изоляции кабеля. Пайка для электромонтажных работ известна человечеству более ста лет, но ничего лучшего придумать пока не удалось, в противном случае медный или луженый проводник будет неизбежно окисляться, причем очень быстро.

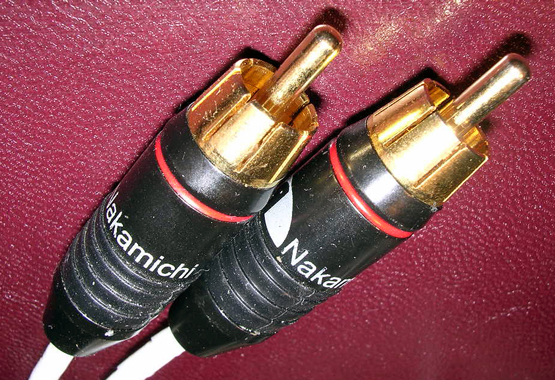

Цена разъемов RCA приличной фирмы около $4—10 за пару. Впрочем, поддельные китайские Nakamichi часто бывают совсем неплохими. Обратите особое внимание на качество изолятора между корпусом разъема и центральным штырем. Этот изолятор должен быть интенсивно белого цвета, плотным и не плавиться при пайке. Если такая беда всё же случилась, то разъем придется выбросить, так как это значит, что вы напоролись на полиэтилен низкого давления, а он ни на что не годен.

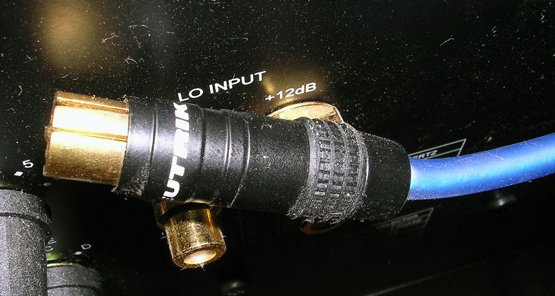

Лучшие разъемы можно купить в магазинах, торгующих профессиональным звуковым оборудованием. Они немного дороже (до $15—18 за пару, но безупречны по качеству).

2. Купите отрезок коаксиального кабеля с любым волновым сопротивлением (50, 75 или 300 Ом — безразлично). Этот параметр не имеет ничего общего с сопротивлением омическим. Наружный диаметр кабеля должен позволять ввести его в отверстие хвостовой части разъема (около 6 — 7 мм) вместе с наружной изоляцией. Внутренний изолятор должен быть фторопластовым (очень гладкий на ощупь плотный материал снежно-белого цвета, никогда не плавится и не темнеет в огне зажигалки), материал наружной изоляции никакой роли не играет. Внутренняя жила может быть многожильной или одножильной; если она светло-серого цвета и блестит — то это серебрение, так как лужение оловом быстро становится тусклым. Лучший случай — чистое серебро, но купить такой кабель довольно трудно. Подойдет и медная луженая жила, но не омедненная сталь, как это часто бывает в дешевых кабелях для передачи сигнала с телевизионной антенны. Отличить медь от стали можно опять же с помощью магнита либо попытайтесь счистить тонкое медное покрытие ножом.

Экран должен быть двойным или тройным — тонкая пластиковая рубашка, покрытая слоем алюминия, поверх нее располагается проволочная луженая плетеная сетка. Внешний экран, обвитый спиралью вокруг кабеля, менее эффективен. Убедитесь в том, что экран не стальной и не алюминиевый, иначе опаять его будет невозможно.

Подойдет и измерительный кабель фирмы VASP для приборов. Он часто продается на рынках довольно дешево, так как спросом почему-то не пользуется.

3. Тщательно отмерьте необходимую длину кабеля с минимальным запасом. Не допускайте свисания кабеля длинными петлями поперек нижних блоков в стойке или его сворачивания в бухту. При рациональном размещении аппаратуры часто бывает достаточной длина кабеля в 0,4 — 1,0 м. Сабвуферный кабель будет, конечно, длиннее, но постарайтесь отнести его подальше от кабелей питания и прочего силового оборудования.

4. Разделайте и опаяйте концы кабелей на разъемы. Это довольно сложный этап для «чайников». В крайнем случае, попросите своего друга или инсталлятора кинотеатра. Если последний откажется, то выгоните его вон, так как инсталлятор, не умеющий паять разъемы, ни на что не годен, кроме пустых рассуждений о «саундстейдже» и «воздухе звуковой сцены», дурно заученных из популярных журналов.

Не увлекайтесь дорогими серебросодержащими припоями, ибо количество сего благородного металла в нем не превышает 5%. Лучше купите хороший легкоплавкий припой с содержанием олова не менее 60%. Высокое удельное сопротивление припоя смущать не должно, так как длина и площадь сечения паяной точки ничтожно мала по сравнению с длиной кабеля.

Однажды автору довелось присутствовать при сцене, когда дубоватый продавец шикарного салона аудиотехники умудрился впарить самодельный кабель собственной скверной работы богатому дилетанту за $50. За минуту перед этим продавец с пеной у рта доказывал мне жизненную необходимость покупки фирменных шнурков за $250. Сей неподкупный апологет аудиофилии предпочел положить в свой карман $50, чем обогатить хозяина продажей дорогой игрушки.

5. Теперь у Вас есть прекрасный межблочный кабель «ручной работы», чем Вы сможете с полным основанием хвастаться перед своими друзьями. Пара таких кабелей обойдется всего в $20 или дешевле. Уверяю Вас, что при правильном выборе кабеля продукция от Nordost останется позади, а по цене — неизмеримо дальше и глубже.

Автор неоднократно пытался прослушивать музыку, пользуясь различными кабелями. Для чистоты эксперимента пришлось приобрести в фешенебельном магазине города-героя Токио крутейший бескислородный кабель конкретно без базара японского производства, чего безуспешно добиваются многие пуристы-аудиофилы. Но, увы! Никакой разницы обнаружить не удалось, может быть, по причинам, изложенным в начале этого опуса.

Точно так же изготавливается кабель для коаксиального цифрового стыка, только требования к нему еще ниже. Купите коаксиальный кабель с волновым сопротивлением 75 Ом для полного согласования источника и нагрузки, хотя при длине 0,5—1,0 м. никакого влияния заметно не будет. Кабель передает импульсный сигнал амплитудой от 3 до 5 В и частотой до 200—250 КГц.

В этом случае аудиофильский подход достаточно тривиален — подать сюда бескислородную медь или серебро! Стоит такой шнурок до $450, причем заменять его должен специалист. Известны попытки самопальщиков установить силовой кабель, сделанный из отрезка акустического. Это прямая дорога к пожару, т.к. изоляция не рассчитана на сеть питания 220 В.

Не стоило бы повторяться, но кабель питания менее всего может влиять на звук, если, конечно, не пытаться услышать «воздух» (или иные глюки). Не надо забывать, что сразу же за окончанием полутораметрового кусочка серебряной проволоки идут километры древнего алюминиевого провода с почерневшими скрутками. Эти версты оканчиваются в известном царстве Чубайса, но успели устареть задолго до его рождения.

Заключительный аккорд будет таким. Внимательно прочитайте условия гарантии и убедитесь, что лишитесь оной в случае самочинной замены кабеля питания или вилки. Как круто будет выглядеть аудиофил со сломанным Марком Левинсоном за $70000 без гарантии! Впрочем, жена Цезаря, то есть Левинсон, вне подозрений. У него и так всё в порядке.

Очистка сети будет стоить дешевле серебряного кабеля. Автор не предлагает аудиофильские коробки с фильтрами за 4-6 тыс. у.е., но сетевой фильтр российского производства (может быть, «Pilot») придется поставить, просчитав при этом максимальную нагрузку по току с 1,5—2-х кратным запасом. Проследите только за хорошим качеством контактов и заземления фильтра, ибо они есть основной источник помех и прочей дряни.

Дальнейшие рекомендации, касающиеся питания, выходят за рамки нашего повествования.
