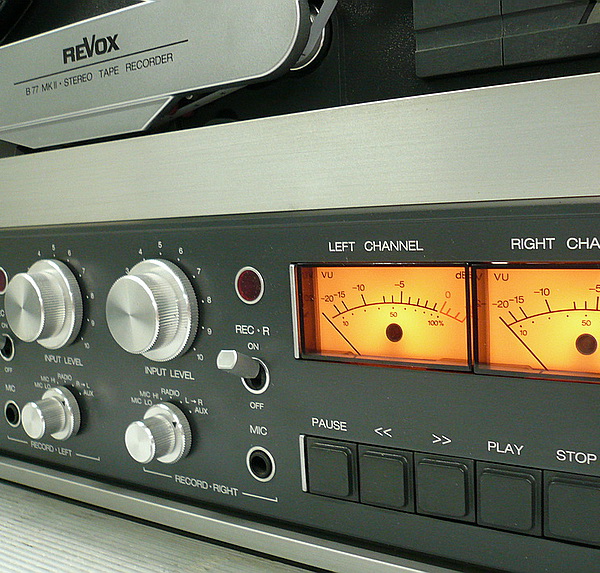

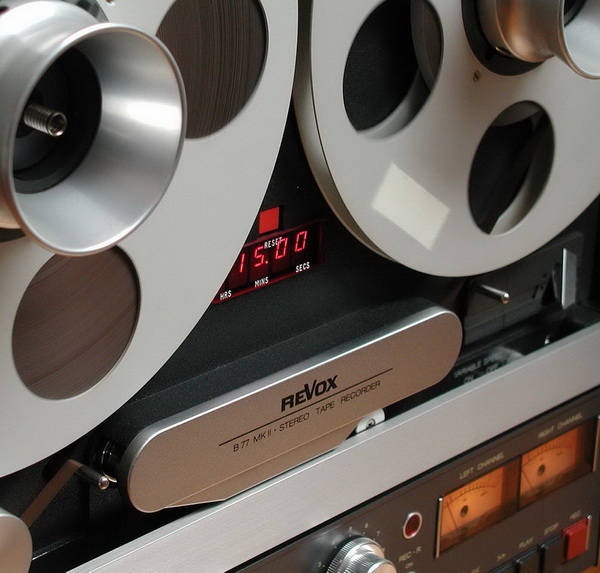

Revox B77 MKII
выпускался с 1982 по 1988.
В чем разница между магнитофонами Revox B77 и Revox B77 MK II.
Начиная с серийного номера 100001, магнитофон REVOX B77 изготавливался в версии MKII.
По сравнению с Revox B77 модель, MKII имеет следующие отличия:
Органы управления контролирующие изменение скорости ленты от выбранной номинальной скорости расположены под передней крышкой справа возле прижимного ролика. Коррекция скорости движения ленты активируется нажатием кнопки «variable speed». При повороте регулятора в положение + или -, скорость ленты может быть увеличена или уменьшена на 10%.
Важное примечание: Изменение скорости можно выбирать во время записи, а также для записей, которые сами имеют различную скорость. Убедитесь, что кнопка «variable speed» находится в нейтральном положении, в противном случае магнитофон может работать с изменой скоростью.
В версии MKII при нажатии кнопки «CUE» крышка, предохраняющая магнитные головки не будет закрываться в режиме редактирования, что позволит легко добраться до ленты для маркировки желаемой точкой редактирования. Дополнительные манипуляции для открывания крышки вручную поэтому не требуются.
 |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕРЕОМАГНИТОФОНA REVOX B77 mk2
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ |
|
| Моторы с электронным контролем: | Три AC двигателя: два для подкатушечников и один для лентопротяжного механизма. |
| Скорость движения ленты: | 9,5 см и 19 см/сек ± 0,2%. |
| Максимальная детонация: | менее 0,08% на скорости 19 см/сек и менее 0,1% на скорости 9,5 см (в соответствии с DIN 45507). |
| Проскальзывание ленты: | Менее чем 0,2%. |
| Диаметр катушки: | Максимальный 26,5 см (10,5 "). |
| Время перемотки ленты 1100 м: | Около 2,2 мин. |
| Три магнитные головки: | Для стирания, записи и воспроизведения сделаны по фирменной технологии Studer-Revox |
| Принципиальная конструкция: | Для точности магнитные головки, ведущий вал и направляющие установлены на монолитном шасси. |
| Рабочее положение: | Вертикальное или горизонтальное |
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ |
|
| Мониторинг: | Воспроизведение и запись в режиме стерео, а также полное тестирование параметров магнитной ленты. |
| Коррекция: | на скорости 19 см/сек: 50 мкс/3180 мкс и на скорости 9,5 см/сек: 90 мкс/3180 мкс (стандарт NAB). |
| Частотный диапазон (19 см/сек): | 30 Гц - 20 кГц +2/-3 дБ, 50 Гц - 15 кГц ± 1,5 дБ. |
| Частотный диапазон (9,5 см/сек): | 30 Гц - 16 кГц +2/-3 дБ, 50 Гц - 10 кГц ± 1,5 дБ. |
| Пиковый уровень аудио сигнала: | выше 6 дБ, 0 VU = 514 нВб/м. |
| Индикатор уровня VU: | Со светодиодными индикаторами пикового уровня аудио сигнала (стандарт ASA). |
| Искажения (скорость 19 см/сек): | При 0 VU (257 нВб/м) <0,6% и при 0 VU + 6 дБ (514 нВб/м) <1,5%. |
| Искажения (скорость 9,5 см/сек): | При 0 VU (257 нВб/м) <1% и при 0 VU + 6 дБ (514 нВб/м) <2,5% |
| Отношение сигнал/шум 2-Track: | 2 дорожки: < 67 дБ (19 см/сек); < 64 дБ (9,5 см/сек). |
| Отношение сигнал/шум 4-Track: | 4 дорожки: < 63 дБ (19 см/сек); < 60 дБ (9,5 см/сек). |
| Перекрестные помехи (1 кГц): | Режим стерео, лучше, чем 45 дБ и режим моно, лучше, чем 60 дБ. |
| При стирании записи: | Отношение сигнал/шум лучше, чем 75 дБ на скорости 19 см/сек. |
| Смещение частоты (Bias): | 120 кГц. |
| Микрофонный вход LOW: | 0,15 мВ/2,2 кОм несимметричный вход для микрофонов сопротивлением 50 - 600 Ом. |
| Микрофонный вход HIGH: | 2,8 мВ/110 кОм несимметричный вход для микрофонов сопротивления до 20 кОм. |
| Радио вход: | 2,8 мВ/20 кОм. |
| Дополнительный вход (AUX): | 40 мВ/220 кОм. |
| Запас по перегрузке: | На всех входах 40 дБ (1:100). |
| Линейный выход: | Максимальное напряжение 1,55 вольта, сопротивление 390 Ом и максимальное сопротивление 1,5 кОм. |
| Радио выход: | Максимальное напряжение 1,55 В/47 кОм, регулируемые с максимальнымослаблением -26 дБ. |
| Два выхода на наушники: | 5,6 В/220 Ом, оптимально с наушниками сопротивлением 200 - 600 Ом. |
| Полупроводниковые детали: | Транзисторы - 60, диоды - 33, кремниевые выпрямители - 2, реле – 3. |
| Поставляется опционально: | Пульт управление функциями и дистанционное управление скоростью движения ленты. |
| Электропитание: | Стабилизированное. |
| Напряжения сети: | 110, 130, 150, 220, 240 и 250 вольт (переключаемое). |
| Частота тока: | 50-60 Гц (выбирается автоматически). |
| Потребляемая мощность: | 80 Вт. |
ДРУГИЕ ИЗМЕРЕНИЯ |
|
| Ширина: | 452 мм. |
| Высота: | 414 мм; |
| Глубина: | 207 мм |
| Приблизительный вес: | 17 кг (38 фунтов). |
